產品介紹

產品功能介紹

本儀器是參照中華人民共和國交通行業標準JT/T 724-2008《旋轉壓實儀》、JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0736-2011《瀝青混合料旋轉壓實試件制作方法（SGC）》規定的要求，及美國材料實驗協會ASTM D6925標準、美國各州公路與運輸官員協會AASHTO T312標準等，并吸收了各國旋轉壓實儀的先進技術設計制造的。適用于用電氣動式旋轉壓實法成型&pHi;150mm或&pHi;100mm（另行選購）瀝青混合料、乳化瀝青及冷再生混合料圓柱體試件的壓實成型，以供實驗室進行瀝青混合料物理力學性質的試驗。


一、主要技術特點

1、采用高硬度優質鋼作為框架，確保精確的角度控制。
2、電氣動式伺服控制調節，壓實過程中能測量并實時顯示試模旋轉的角度、壓實壓力、試件壓實度、旋轉次數等重要參數。

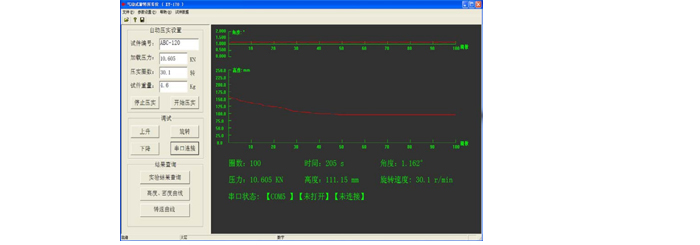

3、彩顯觸摸控制系統，可直接與計算機連接，通過接口微機可顯示各種曲線圖表，并與觸摸屏實現無擾連接，共同對儀器實施控制。
4、可輕松設定旋轉壓實角度、壓實壓力、旋轉速度、旋轉次數等測試參數，并對壓實實驗結果進行保存、繪圖、打印等操作。


5、具有兩種操作模式完成壓實成型：① 預設旋轉次數，② 預設指定高度。
6、一體化內置脫模器。
7、對試模旋轉工作室進行加熱保溫（另行選配）。


二、主要技術參數及指標

1、旋轉壓實位移范圍：  （0～250）mm
2、成型試件高度范圍：  （50～170）mm
3、旋轉壓實位移精度：   ＜0.10mm
4、旋轉壓實角度：     （0～2）°、±0.02°可調，出廠時設置為
1.16°±0.02°（內角），可定制更大角度
5、旋轉壓實壓力：    （0～1000）KPa±3%可調，出廠時設置為
（600±2%）KPa，可定制更大壓力
6、旋轉速度：       （30±0.3）r/min，可定制連續可調轉速
7、旋壓次數：       （0～999）次
8、位移測量：       （0～220）mm
9、試模尺寸：        標準配置&pHi;150mm，可另行訂做Φ100mm
10、施加壓力方式：     氣缸
11、儀器凈尺寸：      850mm×640mm×1800mm（長×寬×高）
12、儀器外包裝箱尺寸：   1000mm×800mm×1950mm（長×寬×高）
13、工作電源：        AC（220±10%）V、50Hz
14、整機功耗：          1000W
15、整機重量：       350kg


產品配置清單

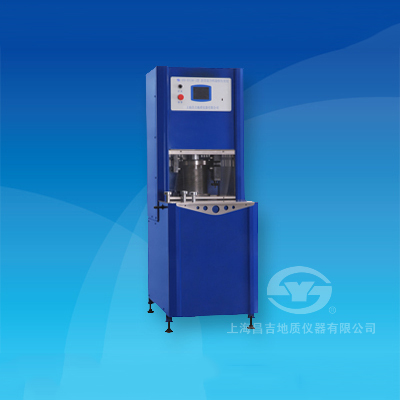

一、SYD-XY150-1瀝青混合料旋轉壓實儀儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	SYD-XY150-1瀝青混合料旋轉壓實儀（主機）	臺	1
2	φ150㎜標準試模	套	1
3	高度標定塊	塊	1
4	U盤（空，用于拷貝試驗數據）	個	1
5	氣泵	個	1
6	氣管	米	5
7	試驗紙	張	若干
8	使用說明書	份	1
9	合格證書	份	1
10	產品保修卡	份	1
