產品介紹

產品功能介紹

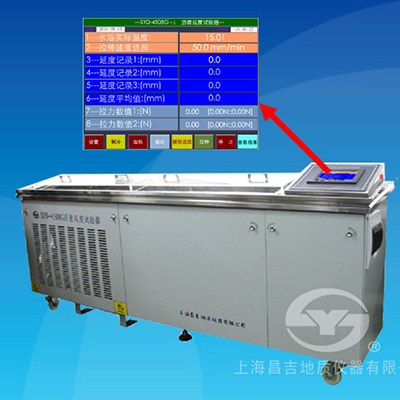

本儀器是根據中華人民共和國標準GB/T 4508-2010《瀝青延度測定法》、中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0605-2011《瀝青延度試驗》所規定的要求設計制造的，適用于按照GB/T 4508-2010和T0605-2011標準所規定的方法，測定石油瀝青在規定的條件和一定的溫度下、以一定的速度拉伸至斷裂時的長度——稱為石油瀝青的延度，也可用于測定煤焦油瀝青的延度。本儀器的測試最大長度不大于1500mm，延度單位以cm表示，并可對其中兩個試樣做拉力測試。



一、主要技術特點

1、操作控制器獨立結構設計，以單片機微處理器為控制核心，配以大屏幕(800×480點陣)彩色觸摸屏，可有線、遙控操作，也可移動、無線操作，直觀方便。
2、采用變頻電機控制瀝青試件拉伸速度，光電脈沖檢測拉伸速度、變頻器自動調速，兩路拉力傳感器各自獨立測試?yán)炝Γ⒂娠@示屏顯示拉伸值。
3、采用50L分體水箱設計,分體水箱獨立完成循環水的制冷、加熱和恒溫控制。配以數字式溫度傳感器測溫，浴溫控制準確。
4、采用雙層水槽設計，外水槽水循環流動，內水槽用作試樣拉伸，確保試驗時間溫度恒定在±0.1℃，拉伸試驗時內水槽水面無波動，試驗結束后自動復位。
5、拉伸系統采用外置絲桿，雙軌定位；驅動電機采用變頻電機，扭距大，選擇范圍廣，工作穩定可靠。
6、具有自動運行和手動調機兩種工作模式，用戶可選擇“自動運行”或“手動調機”。
7、儀器設計有兩路測力裝置，一次試驗可實現三個試樣的延度及兩個試樣拉力測試
。


二、主要技術指標和參數

1、水浴溫度設置：   控溫范圍：(-10～20)℃；控溫精度：±0.1℃
2、延度測試：          測試范圍：1500mm(±10mm)；顯示精度：1mm。
3、拉伸速度：          5cm/min±0.25cm/min；1cm/min±0.05cm/min。
4、拉力測試：          測力范圍：(0～3000)N；測力精度：±0.1N。
5、拉伸電機功率：   180W。
6、加熱功率：          2×2kW。
7、制冷功率：          2700大卡。
8、工作電源：          三相380V±10%、50Hz。
9、環境溫度：          -10℃～+35℃。
10、相對濕度：        ≤85%。
11、外形尺寸：        2320㎜×620㎜×1030㎜（長×寬×高）。
12、整機功耗：        不大于5200W。


產品配置清單

一、SYD-4508G-1型瀝青延度試驗器儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	“4508G-1 瀝青延度試驗器”主機	臺	1
2	控制箱	臺	1
3	遙控器	只	1
4	模架	付	3	裝于同一盒內
5	瀝青試模	付	3
6	溫度計	支	2
7	穩壓電源線	根	1
8	試模盤	只	1
9	使用說明書	份	1
10	合格證書	份	1
11	產品保修卡	份	1
