產品介紹

產品功能介紹

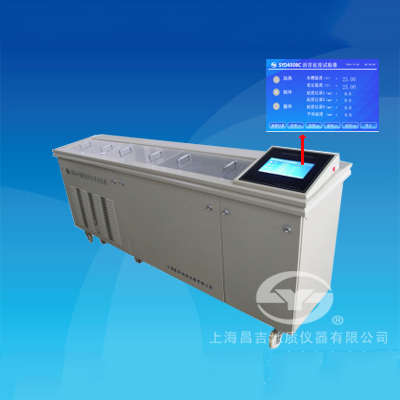

本儀器是根據中華人民共和國標準GB/T 4508《石油瀝青延度測定法》、中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0605-2011《瀝青延度試驗》規定的要求設計的，適用于按GB/T 4508、或T 0605-2011標準所規定的方法測定石油瀝青在規定的條件和一定的溫度下以一定的速度拉伸至斷裂時的長度，以cm表示。



一、主要技術特點

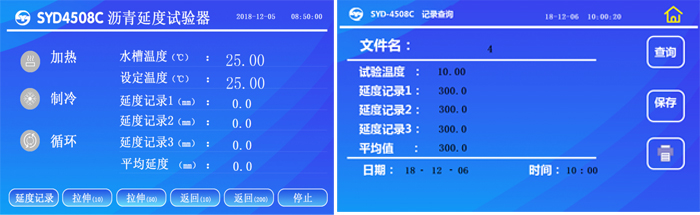

1、10.1英寸1024×600彩色觸摸屏。
2、全觸摸屏操作，方便快捷。
3、采用大功率壓縮機制冷，制冷速度快。
4、32位ARM單片機控制、延度數據自動處理顯示。
5、屏蔽式冷熱平衡增壓循環系統，確保浴槽各處溫度均勻。
6、自動檢測、控制水浴溫度。
7、自動檢測、控制拉伸速度，工作穩定可靠。
8、數據儲存，方便查詢。
9、平均延度值自動計算并顯示。


二、主要技術參數及指標

1、工作電源：   AC220V（-5%～+10%），50Hz
2、測量范圍：   1500mm（±10mm）
3、加熱形式：   電加熱器加熱
4、加熱功率：   4200W
5、控溫方式：   屏蔽式冷熱平衡增壓循環系統
6、控溫范圍：   5℃～50℃可調，溫度顯示分辨率0.01℃
7、控溫精度：   ±0.1℃
8、拉伸速度：   10 mm/min、50mm/min兩檔
9、測量精度：   ±1mm
10、延度顯示：  顯示屏實時顯示
11、延度記錄：  通過觸摸屏“延度記錄”鍵記錄
12、平均延度：  延度記錄完成后自動生成并顯示
13、制冷形式：  1.25匹壓縮機制冷，輸入功率950W
14、適用環境：  10℃～+30℃、相對濕度：≤85%
15、外形尺寸：  2365mm×520mm×1000mm（長×寬×高）
16、整機功耗：  ≤5600W


產品配置清單

一、SYD-4508C瀝青延度試驗器儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備注
1	“ SYD-4508C瀝青延度試驗器”主機	臺	1
2	瀝青試模	付	3	裝于同一盒內
3	模架	付	3
4	棒式溫度計（0~50℃,最小分度值0.1 ℃）	根	1
5	插座（250V32A三芯）	只	1	帶底盒
6	無線遙控延度記錄器	只	1
7	試模盤	只	1
8	使用說明書	份	1
9	合格證書	份	1
10	產品保修卡	份	1




二、SYD-4508C瀝青延度試驗器儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	丙三醇	500ml	1瓶
2	瀝青溶劑	2L	2L/桶	煤油
3	滑石粉		500克
4	刮刀		1把
5	毛刷	2cm寬	2支
6	電爐	1000W	1個

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-4508C型 瀝青延度試驗器

操作規程和使用維護說明

一、安裝調試操作規程

    1、儀器應放置在平整、牢固的實驗室地坪上，調節底腳水平調節螺絲，是儀器保持水平狀態。為保證制冷系統散熱、通風良好，箱體后側必須距離墻壁25cm以上。
2、檢查本儀器的工作狀態，應符合說明書所規定的工作環境和工作條件。
3、檢查供電電源應有良好的接地端，儀器外殼必須處于良好的接地狀態。
4、水浴槽內加水，水面距試件表面保持25mm。
5、按照標準規定的要求制作試樣并保溫。
6、接通AC 220V、50Hz電源，、按下“加熱”、“制冷”按鈕，使儀器進入工作狀態。
7、根據測試需要設定測試溫度，當水浴溫度穩定在設定溫度后，即可開始拉伸試驗。
8、按下“拉伸”或“返回”按鈕，將拉伸活動模架移至起始位置，使兩定位箭頭對準，將準備好的試樣裝于拉伸模架上。
9、根據試驗要求，選擇拉伸速度并按下拉伸1（10 mm/min）或拉伸2（50mm/min）鍵，開始拉伸試驗。
10、在試驗過程中，仔細觀察試件的拉伸情況，當任一個試件拉斷時，應立即按一下記錄鍵以保存該次的試驗數據，對應三個試樣應按三次。
11、三個試樣的試驗全部完成后，各“延度記錄”顯示窗口分別顯示其對應的延度值；“延度平均值”顯示窗口會自動顯示其平均值。
12、試驗完畢后，按返回1或返回2鍵將試模返回起始位置，按下儀器的電源開關關閉電源。

二、注意事項

1、溫度傳感器測溫點處有一個循環水進水口，用戶在每次使用前應檢查進水口，確保進水口無雜物，水流暢通。每次使用完畢后，也要做相應檢查，確保進水口干凈。
2、由于低溫工作時往往需加入鹽，而鹽水又具有較大的腐蝕性，故用完后要將鹽水放掉，并用清水將儀器沖洗干凈、擦拭干凈，防止儀器結垢、或?qū)Σ糠制骷g，保證儀器正常使用。
3、水槽內未加水時，嚴禁通電開機；禁止磁力泵在無水狀態下空載運轉。
4、當室溫低于0℃時，請將水槽內的水、循環泵及管路內的水放盡，防止結冰損壞器件！
5、工作結束后若儀器較長時間不用時，應將水浴里的水放盡，并擦拭干凈。
