產品介紹

產品功能介紹

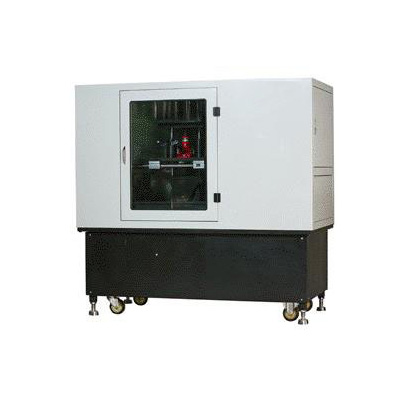

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的，適用于測定瀝青混合料的高溫(浸水或非浸水)抗車轍能力，供瀝青混合料配比設計的高溫(浸水或非浸水)穩定性檢驗使用，也可用于現場瀝青混合料的高溫穩定性試驗。


一、主要技術特點

1、本儀器為落地式結構，采用筆記本電腦控制技術，溫度控制采用PWM調制方式控制，同時控制：⑴浸水車轍試驗水箱內水的溫度；⑵恒溫箱內的環境溫度。
2、恒溫箱采用外循環加熱方式，溫場均勻，溫度穩定性高，確保無過沖。
3、試驗時同時顯示時間與位移、時間與溫度變化曲線，為研究瀝青混合料車轍特性的科研單位特供實踐依據。
4、采用絕對溫度傳感器采集溫度，長時間試驗無溫度漂移（杜絕了一般熱力電隅溫度傳感器長時間溫度漂移對實驗數據的影響）。
5、采用氣壓式加載方式，操作方便，加載壓力準確。
6、本儀器為單輪、科研型車轍試驗儀，可同時做試模的浸水或非浸水車轍試驗。

二、主要技術指標及參數

① 主要技術指標
⑴ 試驗輪的碾壓速度：             42±1次/分鐘（單程）
⑵ 試驗小車運動距離：            （230±10）mm
⑶ 試驗輪的橡膠硬度：             78±2（60℃，國際標準硬度）
⑷ 試驗輪與試模的接觸壓強： （0.7±0.05）Mpa（60℃時），可調范圍0.5～1.2（Mpa）
⑸ 試件溫度：                            60℃±0.5℃
⑹ 溫度測量精度：                    ±0.1℃

⑻ 位移測量精度：                    ±0.01mm
⑼ 恒溫箱的控制范圍：            （40～80）℃（可任意設定），控制精度±1℃
② 主要技術參數
⑴ 工作方式：                            浸水試驗和非浸水試驗
⑵ 試模尺寸：                            300mm×300mm×50mm（標準）
              可對30～100mm厚度的試件進行車轍試驗
⑶ 溫度測量通道數量：              2路
⑷ 試驗時間：                            60～240（min）
⑸ 可同時做試件數量：              1個
⑹ 試件養生數量：                     3個
⑺ 碾壓運動方式：                     試驗輪動
⑻ 整機外形尺寸：                    1520mm×770mm×1510mm（長×寬×高）
⑼ 整機重量：                           350kg
⑽ 工作電源：                           AC380V、50Hz，10A，三相四線制、帶零線


產品配置清單

一、SYD-0719A自動車轍試驗儀儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備注
1	車轍試驗儀主機	臺	1
2	計算機	臺	1
3	打印機	臺	1
4	380V電源線	根	1
5	試模50mm	個	3
6	使用說明書	份	1
7	空氣壓縮機	臺	1
8	合格證書	份	1
9	產品保修卡	份	1



二、SYD-0719A自動車轍試驗儀儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	三氯乙烯	工業級500mL	5瓶
2	黃油		500g
3	臺秤	量程15kg,精度0.5g	1臺

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-0719系列自動車轍試驗儀
調試規程和使用維護說明書

一、儀器安裝

（一）機械安裝
為了保證運輸過程中的安全，裝箱時對部分零件采取了加固、防震措施。型號不同的車轍儀采取的方式不同，以下分別介紹。
1、0719型車轍儀（見圖1）

過程是：
⑴ 卸下固定螺母1后，把平墊和彈簧墊取下→⑵取下壓板→⑶松開螺母2→⑷擰下固定螺栓。
2、0719A、0719B、0719C型車轍儀（見圖2）


（二）電器連接
車轍儀主機的電器連接包括兩部分，分別為與電腦的連接和動力電源線連接。
1、主機和電腦連接
主機和電腦之間用WIFI連接。
⑴ 連接WIFI網絡
   打開電腦的“無線網絡列表”后，會發現有WIFI_xxxx為名稱的無線網絡（見圖3），此網絡就是車轍儀使用的WIFI名稱，然后把此網絡連接后，打開軟件。
  備注：可以把此網絡設定為自動連接， 這樣以后在車轍儀打開后，網絡自動連接。


⑵ IP及端口設置
如果是第一次調試或使用軟件，建議檢查WIFI的IP地址和端口號設置是否正確，在“系統設置”對話框內，有“WIFI連接設置”項，框內有IP和端口號的信息，在設備的前面板打開后，有此車轍儀的相關信息（見圖4），如果對應就是設置正確。


2、動力電源線連接（見圖5）

3、位移傳感器安裝
0719型、0719A型、0719B型、0719C型車轍儀安裝步驟。
⑴ 打開車轍儀內養護架上的位移保護套管，取出位移傳感器。
⑵ 把位移傳感器插到位移固定架上的圓孔內。
⑶ 鎖緊位移固定螺絲。


二、注意事項

1、在與控制卡連接前，要用萬用表確定輸出的各個電壓值是否正確。
2、四路電壓輸出的電壓值分別受下面四個可調電阻控制，在調整好后，禁止隨意調整。如需要調整，則需要斷開與控制卡的連接線，防止電壓調整過程中，燒壞控制卡。
   3、聽到蜂鳴器報警聲后，應盡快改變相序調整到正確接法，減少蜂鳴器的工作時間。
三、使用維修及保養
1、試驗基本操作流程
⑴ 打開電控箱電源，上電指示燈變成綠色。
⑵ 打開電腦，啟動控制軟件，進入工作界面（詳見第三章1：實驗操作界面）可以從故障碼的數值判斷系統狀態，確保系統正常。
⑶ 到系統設置界面設置實驗類型（詳見第三章2 系統設置界面）然后返回工作界面。
⑷ 開始控溫，到設定的溫度。
⑸ 恒溫箱內溫度恒定后，裝入試模并鎖緊。
⑹ 上下調節位移傳感器位置，CZ-5/5A/5C型使位移顯示在1mm ～ 4mm范圍內并鎖緊位移傳感器； CZ-1型使位移顯示在25mm ～ 27mm范圍內并鎖緊位移傳感器。
⑺ 如果試模已經經過充分養生，待溫度再度穩定后啟動試驗開關,試驗開始；如果試模沒有經過充分養生，則要再此狀態下，連續控溫不低于5個小時，才能開始實驗。
⑻ 等試驗自動結束后,到系統設置界面保存文件。
⑼ 試驗報告打印輸出。
2、影響試驗數據的可能因素
⑴ 如果試模沒有充分養生，會影響實驗結果。
⑵ 如果位移傳感器固定螺絲松動，使位移傳感器自身會移動，會影響結果。
⑶ 車轍儀四個地腳沒調平，實驗室整機晃動，會影響實驗結果。
⑷ 整機沒接地線，位移傳感器信號收到干擾，會影響實驗結果。
⑸ 實驗溫度沒有達到設定溫度，就開始實驗，會影響實驗結果。
⑹ 試模成型時由于壓力等原因，造成密度不勻會影響實驗結果。
3、維護保養
⑴ 在試驗后，應將散落在機內的試驗物料及時清理干凈。
⑵ 位移傳感器的測試桿受灰塵或油污粘連而造成活動發澀，請用酒精棉擦拭清潔測桿，但是不要隨意拆卸傳感器。以免損壞或降低測量精度。
⑶ 電腦要經常清潔保持衛生，避免灰塵太多，造成主機工作不穩定或損壞。
4、安全警告
SYD-0719型系列自動車轍試驗儀是安全可靠的儀器。本公司不能預料各種不正確的操作或未說明的使用可能產生的錯誤或事故。因此，如果特殊的操作在本說明書中沒有提出，請先向我公司咨詢是否可以使用。
請遵循以下安全警告：
⑴ 試驗輪運轉時，不要觸摸運動部分；不要穿寬松衣物或戴首飾，小心刮碰，以免造成人身傷害。
⑵ 本儀器外殼必須安全接地,以保證操作者安全。
⑶ 排除機械故障拆卸外殼前,一定要切斷電源，確保人身安全。
5、注意事項
⑴ 在使用該儀器前須仔細閱讀本使用說明書，嚴格按照使用說明書上的要求進行操作，尤其是安全操作說明更為重要，以免造成儀器設備的損壞或人員傷害。
⑵ 在操作此儀器時要把使用說明書放在容易找到的地方。
⑶ 本使用說明書包含了使用此儀器時重要的安全說明，必要安全警告，基本參數設置，常見問題解答和完整的操作過程，必須仔細了解并遵守。
⑷ 仔細閱讀中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。
⑸ 按標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
⑹ 檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。
⑺ 檢查本儀器的外殼，必須處于良好的接地狀態；每次工作前檢查導軌上是否有異物，應保持清潔。
⑻ 操作儀器時要確保支撐腳完全著地。
⑼ 如果為浸水實驗，在開機前先給水槽注水，確定沒有漏水、滲水的情況下才能加電操作。
⑽ 若有異常情況發生時，請立即切斷電源及時與我公司售后服務部聯系。
