產品介紹

產品功能介紹

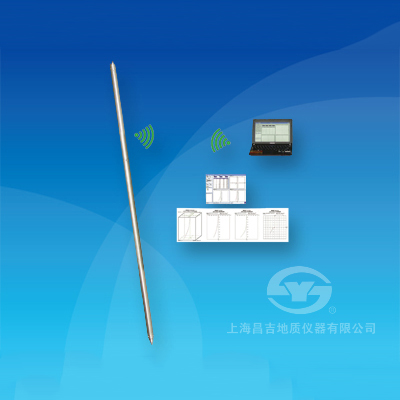

JTL-40FR型無線光纖陀螺測斜儀是采用高精度光纖陀螺作為測量元件的新型測斜儀器，是針對磁性礦區及鐵套管中測量鉆孔斜度和方位而專門設計的新型高精度數字鉆孔測斜儀，用于磁性礦區及鐵套管垂直或定向孔的頂角和方位角的高精度測量；廣泛應用于冶金、工程、水文、油田、煤田、地質等鉆孔測井領域。

一、主要技術特點

1、采用高精度的光纖陀螺作為方位角測量元件，體積小、壽命長、抗沖擊和振動能力強、零點漂移小，是磁性礦區和下了鐵套管的鉆孔中測量方位角最理想的定向傳感器。
2、應用最優化數字信號處理進行測量系統的優化，準確測量頂角和方位角，使測量結果達到高精度的要求；應用動態補償技術消除陀螺儀的零點漂移，實現零漂移高精度測量。
3、不需要地面定向，可以隨時測量鉆孔的真北方位角，省時省力，保證測量精度。
4、由地面計算機將測量配置傳至井下測量探管，并從井下測量探管傳回方位、頂角等測量數據。
5、計算機地面數據處理、保存、作出平面投影和三維軌跡圖。

二、主要技術指標和參數

1、測量范圍：
頂角：                     0°～50°；
方位角：                 0°～360°。
2、測量精度：
頂角測量誤差：      ≤±0.2°；
方位角測量誤差:     ≤±2° (頂角3°～50°)；
                               ≤±3° (頂角1°～3°)。
3、測量深度：       1500m (溫度≤ 60℃)。
4、測量方式：       定點測量。
5、充電電源：       AC(100～240)V、50Hz。
6、環境溫度：       -10℃～55℃。
7、無線距離：       大于10m。
8、外形尺寸:          井下測量探管&pHi;40mm×1600mm
